一、QW(WQ)型潜水排污泵产品概括：

QW(WQ)型潜水排污泵使用方便,用途非常广泛,不受使用条件及范围所限制,特别适用于经常移动或临时急用场合。它不用固定安装,只要套上橡胶管或接上管子,将泵放水底摆平即可,但必须配安全控制箱,确保安全。具有节能效果显著、防缠绕、无堵塞等特点，在排送固体颗粒和长纤维垃圾方面具有明显优势。

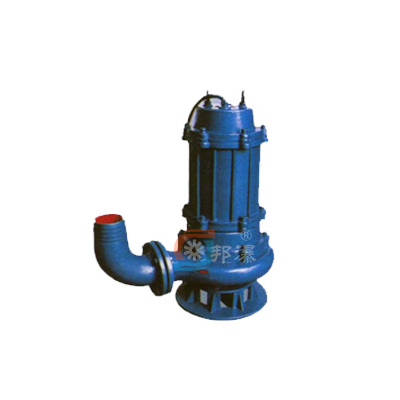

WQ潜水排污泵

（WQ潜水排污泵耦合安装示意图）

WQ潜水排污泵采用单流道结构和硬质合金机械密封，能有效地输送含有固体物和纤维的介质。叶轮与传统叶轮相比，该泵叶轮采用单流道或双流道形式，它类似于一截面大小相同的弯管，具有非常好的过流性，配以合理的蜗室，使得该泵具有效率高、叶轮经动静平衡试验，使泵在运行中无振动。

二、 WQ潜水排污泵产品特点：
①采用的单叶片或双叶片叶轮结构，大大提高了污物通过能力，能有效的通过排污泵口径的5倍纤维物质与直径为泵口径约50%的固体颗粒。
②机械密封采用硬质耐腐的碳化钨材料，同时将密封改进为双端面密封，使其长期处于油室内运行，可使泵安全连续运行8000小时以上。
③整体结构紧凑、体积小、噪声小、节能效果显著，检修方便，无需建泵房，潜入水中即可工作，大大减少工程造价。
④潜水排污泵密封油室内设置有高精度抗干扰漏水检测传感器，及定子绕组内预埋了热敏元件，对水泵电机绝对保护。
⑤可根据用户需要配备全自动安全保护控制柜，对潜水泵排污泵的漏水、漏电、过载及超温等进行绝对保护，提高了产品的安全性与可靠性。
⑥浮球开关可以根据所需液变化，的起动与停止，不需专人看管，使用极为方便。自动控制泵
⑦可根据用户需要配备双导轨自动耦合安装系统，它给安装、维修带来极大方便，人可不必为此而进入污水坑。
⑧能够在全扬程范围内使用，而保证电机不会过载。
⑨有两种不同的安装方式，固定式自动耦合安装系统，移动式自由安装系统。

QW潜污泵应用范围：
①企业单位废水排放。
②城市污水处理厂排放系统。
③地铁、地下室、人防系统排水站。
④医院、宾馆、高层建筑污水排放。
⑤住宅区的污水排水站。
⑥市政工程，建筑工地中稀泥浆的排放。
⑦自来水厂的给水装置。
⑧养殖场污水排放及农村农田灌溉。
⑨勘探矿山及水处理设备配套。
⑩代替肩挑人担，吸送河泥。
使用条件水温≤60℃，液体PH值为4～10。

潜水排污泵可移动式安装或自动耦合式安装

自动耦合式安装：

WQ潜水排污泵适用于长期固定的使用场合，具有安装快捷，检测、维修方便等优点。该系统使用特制的底座，固定在污水坑的底部，与出水管连结好，在池顶安装好配套的支承块，用导杆使二者相连，水泵与特定支架连结好，沿导杆下滑到达底座，与其自动耦合。密封，而提升时则自动脱落。

三、 QW(WQ)型潜水排污泵产品型号意义：

四、WQ潜水排污泵产品结构示意图:

实际大小：600×391

五、WQ潜水排污泵性能参数表

型号	口径	流量	扬程	功率	转速	效率
型号	mm	m3/h	m	KW	r/min	%
25WQ8-22-1.1	25	8	22	1.1	2900	38.5
32WQ12-15-1.1	32	12	15	1.1	2900	40
40WQ15-15-1.5	40	15	15	1.5	2900	45.1
40WQ15-30-2.2	40	15	30	2.2	2900	48
50WQ20-7-0.75	50	20	7	0.75	2900	54
50WQ10-10-0.75	50	10	10	0.75	2900	56
50WQ20-15-1.5	50	20	15	1.5	2900	55
50WQ15-25-2.2	50	15	25	2.2	2900	56
50WQ18-30-3	50	18	30	3	2900	58
50WQ25-32-5.5	50	25	32	5.5	2900	53
50WQ20-40-7.5	50	20	40	7.5	2900	55
65WQ25-15-2.2	65	25	15	2.2	2900	52
65WQ37-13-3	65	37	13	3	2900	55
65WQ25-30-4	65	25	30	4	2900	58
65WQ30-40-7.5	65	30	40	7.5	2900	56
65WQ35-50-11	65	35	50	11	2900	60
65WQ35-60-15	65	35	60	15	2900	63
80WQ40-7-2.2	80	40	7	2.2	1450	52
80WQ43-13-3	80	43	13	3	2900	50
80WQ40-15-4	80	40	15	4	2900	57
80WQ65-25-7.5	80	65	25	7.5	2900	56
100WQ80-10-4	100	80	10	4	1450	62
100WQ110-10-5.5	100	110	10	5.5	1450	66
100WQ100-15-7.5	100	100	15	7.5	1450	67
100WQ85-20-7.5	100	85	20	7.5	1450	68
100WQ100-25-11	100	100	25	11	1450	65
100WQ100-30-15	100	100	30	15	1450	66
100WQ100-35-18.5	100	100	35	18.5	1450	65
125WQ130-15-11	125	130	15	11	1450	62
125WQ130-20-15	125	130	20	15	1450	63
150WQ145-9-7.5	150	145	9	7.5	1450	63
150WQ180-15-15	150	180	15	15	1450	65
150WQ180-20-18.5	150	180	20	18.5	1450	75
150WQ180-25-22	150	180	25	22	1450	76
150WQ130-30-22	150	130	30	22	1450	75
150WQ180-30-30	150	180	30	30	1450	73
150WQ200-30-37	150	200	30	37	1450	70
200WQ300-7-11	200	300	7	11	970	73
200WQ250-11-15	200	250	11	15	970	74
200WQ400-10-22	200	400	10	22	1450	76
200WQ400-13-30	200	400	13	30	1450	73
200WQ250-15-18.5	200	250	15	18.5	1450	72
200WQ300-15-22	200	300	15	22	1450	73
200WQ250-22-30	200	250	22	30	1450	71
200WQ350-25-37	200	350	25	37	1450	75
200WQ400-30-45	200	400	30	45	1450	70
250WQ600-9-30	250	600	9	30	980	74
250WQ600-12-37	250	600	12	37	1450	78
250WQ600-15-45	250	600	15	45	1450	75
250WQ600-20-55	250	600	20	55	1450	73
250WQ600-25-75	250	600	25	75	1450	73
250WQ800-12-45	250	800	12	45	980	76
300WQ500-15-45	300	500	15	45	980	70
300WQ800-15-55	300	800	15	55	980	73
300WQ600-20-55	300	600	20	55	980	75
300WQ800-20-75	300	800	20	75	980	78
300WQ950-20-90	300	950	20	90	980	80
300WQ1000-25-110	300	1000	25	110	980	82
350WQ1100-10-55	350	1100	10	55	980	84.5
350WQ1450-15-90	350	1450	15	90	980	82.5
350WQ1200-18-90	350	1200	18	90	980	83.1
350WQ1100-28-132	350	1100	28	132	740	83.2
350WQ1000-36-160	350	1000	36	160	740	78.5
350WQ1450-10-75	400	1450	10	75	980	82.1
400WQ2000-15-132	400	2000	15	132	740	85.5
400WQ1700-22-160	400	1700	22	160	740	82.1
400WQ1450-26-160	400	1450	26	160	740	83.5
400WQ1700-30-200	400	1700	30	200	740	83.5
400WQ1800-32-250	400	1800	32	250	740	82.1
