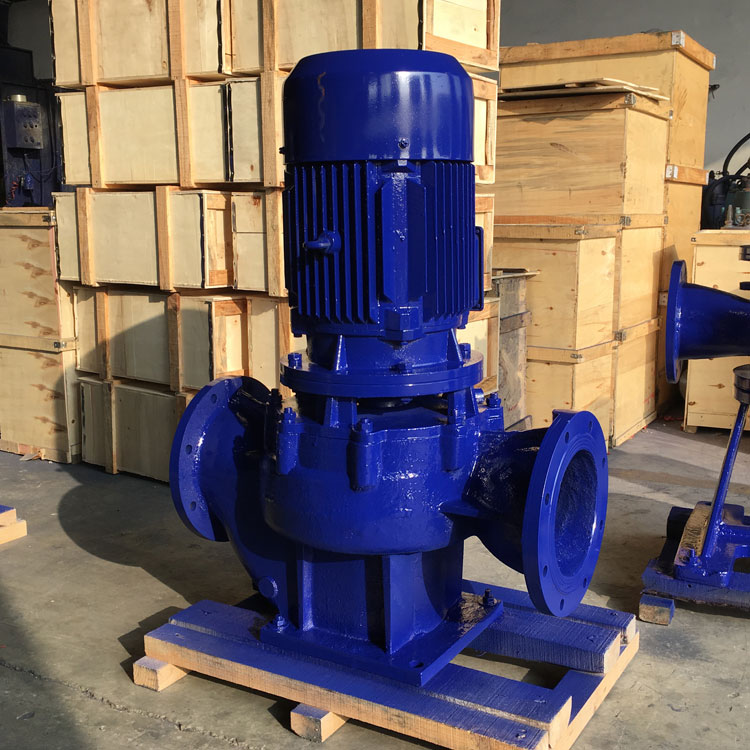

一、GW管道排污泵产品概述：
GW管道排污泵是在ISG管道泵的基础上，结合QW/WQ潜水排污泵的使用特点而研制成功的针对污水污物的产品，电机直驱，不经过传动装置，减少因传动装置的额外能耗，具有节能高效、防缠绕、无堵塞等特点。在排送固体颗粒和长纤维垃圾方面，具有较好的效果。
GW管道排污泵采用加高的单通道叶轮结构和硬质合金机械密封，能有效地输送含有固体物和长纤维。叶轮与传统叶轮相比，管道排污泵叶轮采用单流道加高的形式，它类似于一截面大小相同的弯管，具有非常好的过流性，配以合理的蜗室，使得该泵具有效率高、叶轮经动静平衡试验，使泵在运行中振动小。

二、GW排污泵产品特点：
1、泵与电机直联同轴，属机电一体化产品，采用直驱方式，结构紧凑，性能稳定。
2、大流道抗堵塞水力部件设计，大大提高污物通过能力，能有效通过泵口径的5倍纤维物质和直径为泵口径约50%的固体颗粒。
3、GW管道排污泵设计合理，配套电机合理，效率高，噪音低，经济节能。
4、机械密封采用硬质耐磨碳化钨，具有耐用、耐磨等特点，可以使泵安全连续运行8000小时以上。
5、GW型管道排污泵为立式结构，进出口中心线在同一水平线上，且进出口法兰规格相同，安装拆卸十分方便。
6、占地面积小，无需建机房，可节省大量基建费用；在电机风叶端加上防护罩，整机可置于室外工作。
　
三、GW排污泵产品用途：
适用于化工、石油、制药、采矿、造纸工业、水泥厂、炼钢厂、电厂、煤加工工业，以及城市污水处理厂排水系统、市政工程、建筑工地等行业输送带颗粒的污水、污物，也可用于抽送清水及带腐蚀性介质。

四、GW型立式管道排污泵安装与使用：
1.首先检查外部紧固件是否在运输中松动。
2.检查电源电压是否符合电机铭牌要求。
3.接通电源试转一下，看叶轮是否按泵上指示意的方向转，如方向倒转，将电缆中的任何二相线对调一下即可，试转时时间不能太久，以免烧毁密封件。
4.将泵安装好、开机运转。较好能将泵底脚螺丝装上。

　
五、GW管道排污泵型号意义：
例如：40GW15-30-2.2
40-口径(mm)
GW-管道式排污泵
15-流量(m3/h)
30-扬程(m)
2.2-配用电机功率(kw)

六、GW管道式排污泵的安装说明
1．GW无堵塞管道泵和管路应有各自支承件，不得将管路重量作用于泵上。

2．GW排污泵的排出管路如装逆止阀应装在间阀的外面。

3．管道式排污泵的为了维修方便和便用安全，在泵的进出口管路上各安装一只调节阀及在泵出口附近安装一只压力表以保证泵在额定扬程和流量范围内运行，确保泵的正常运行，提高水泵的使用寿命。

4．管道式排污泵安装泵时必须拧紧地脚螺栓，以免起动时振动对泵性能的影响。

5．管道泵当输途高温液体时为了不使泵承受管路的热变形，泵座的底脚螺栓不应固定，当管路系统在热胀冷缩时，使泵能与管路一起移动。

6．管道式排污泵安装后拨动泵轴，叶轮应无磨擦声或卡死现象，否则应将泵拆开检查维修。

7．GW型管道式排污泵安装前应检查水泵和电机的紧固情况和有无损伤。

七、GW管道排污泵性能参数

口径 mm	型号	流量 m3/h	扬程 m	转速 r/min	功率 kw
25	25GW6-10-0.75	6	10	2900	0.75
25	25GW6-15-1.1	6	15	2900	1.1
32	32GW8-12-0.75	8	12	2900	0.75
32	32GW12-15-1.5	12	15	2900	1.1
40	40GW10-10-0.75	10	10	2900	0.75
	40GW8-15-1.1	8	15	2900	1.1
	40GW12-15-1.5	12	15	2900	1.5
	40GW15-20-2.2	15	20	2900	2.2
50	50GW20-7-0.75	20	7	2900	0.75
	50GW10-10-0.75	10	10	2900	0.75
	50GW10-12-1.1	10	12	2900	1.1
	50GW25-10-1.5	25	10	2900	1.5
	50GW20-15-1.5	20	15	2900	1.5
	50GW15-15-1.5	15	15	2900	1.5
	50GW15-20-2.2	15	20	2900	2.2
	50GW15-18-2.2	15	18	2900	2.2
	50GW15-25-2.2	15	25	2900	2.2
	50GW27-15-2.2	27	15	2900	2.2
	50GW30-14-2.2	30	14	2900	2.2
	50GW42-9-2.2	42	9	2900	2.2
	50GW30-10-2.2	30	10	2900	2.2
	50GW20-22-3	20	22	2900	3
	50GW25-18-3	25	18	2900	3
	50GW15-30-3	15	30	2900	3
	50GW25-20-4	25	20	2900	4
	50GW40-15-4	40	15	2900	4
	50GW20-30-5.5	20	30	2900	5.5
	50GW20-40-7.5	20	40	2900	7.5
	50GW25-35-7.5	25	35	2900	7.5
	50GW30-40-7.5	30	40	2900	7.5
65	65GW25-10-1.5	25	10	2900	1.5
	65GW35-7-2.2	35	7	2900	2.2
	65GW30-10-2.2	30	10	290	2.2
	65GW25-15-2.2	25	15	2900	2.2
	65GW37-13-3	37	13	2900	3
	65GW30-22-4	30	22	2900	4
	65GW40-15-4	40	15	2900	4
	65GW25-30-5.5	25	30	2900	5.5
	65GW32-25-5.5	32	25	2900	5.5
	65GW40-30-7.5	40	30	2900	7.5
	65GW30-40-7.5	30	40	2900	7.5
	65GW30-45-11	30	45	2900	11
	65GW35-50-15	35	50	2900	15
	65GW35-60-18.5	35	60	2900	18.5
80	80GW40-7-2.2	40	7	2900/1450	2.2
	80GW43-13-3	43	13	2900	3
	80GW40-15-4	40	15	2900	4
	80GW50-20-5.5	50	20	2900	5.5
80	80GW40-25-5.5	40	25	2900	5.5
	80GW30-30-5.5	30	30	2900	5.5
	80GW65-25-7.5	65	25	2900	7.5
	80GW50-20-7.5	50	20	2900	7.5
	80GW30-40-7.5	30	40	2900	7.5
100	100GW85-10-4	85	10	1450/2900	4
	100GW50-20-5	50	20	1450/2900	5.5
	100GW65-15-5.5	65	15	1450/2900	5.5
	100GW100-10-7.5	100	10	1450/2900	7.5
	100GW85-15-7.5	85	15	1450/2900	7.5
	100GW80-20-7.5	80	20	1450/2900	7.5
	100GW100-15-7.5	100	15	1450/2900	7.5
	100GW100-25-11	100	25	1450/2900	11
	100GW100-30-15	100	30	1450/2900	15
	100GW100-35-18.5	100	35	1450/2900	18.5
150	150GW145-9-7.5	145	9	1450	7.5
	150GW110-15-7.5	110	15	1450	7.5
	150GW200-7-11	200	7	1450	11
	150GW200-10-15	200	10	1450	15
	150GW180-20-18.5	180	20	1450	18.5
	150GW180-25-22	180	25	1450	22
	150GW200-20-22	200	20	1450	22
	150GW240-20-30	240	20	1450	30
	150GW200-25-30	200	25	1450	30
	150GW150-35-37	150	35	1450	37
200	200GW300-7-11	300	7	980	11
	200GW250-11-15	250	11	1450	15
	200GW250-15-18.5	250	15	1450	18.5
	200GW400-10-22	400	10	1450	22
	200GW300-15-22	300	15	1450	22
	200GW400-13-30	400	13	1450	30
	200GW400-18-37	400	18	1450	37
	200GW400-20-45	400	20	1450	45
	200GW400-25-55	400	25	1450	55
250	250GW600-9-30	600	9	980	30
	250GW600-12-37	600	12	980	37
	250GW600-15-45	600	15	1450	45
	250GW600-20-55	600	20	1450	55
	250GW600-25-75	600	25	1450	75
300	300GW800-12-45	800	12	1450	45
	300GW800-15-55	800	15	1450	55
	300GW800-20-75	800	20	1450	75
	300GW950-20-90	950	20	1450	90
	300GW1000-25-110	1000	25	1450	110
350	350GW950-14-55	950	14	980	55
	350GW1260-12-75	1260	12	980	75
	350GW1450-14-90	1450	14	980	90
	350GW1200-20-110	1200	20	980	110
